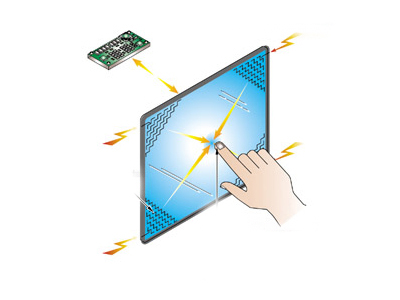

電阻式觸摸屏利用壓力感應進行控制。電阻觸摸屏的主要部分是一塊與顯示器表面非常配合的電阻薄膜屏,這是一種多層的復合薄膜,它以一層玻璃或硬塑料平板作為基層,表面涂有一層透明氧化金屬導電層,上面再蓋有一層外表面硬化處理、光滑防擦的塑料層、它的內表面也涂有一層涂層、在他們之間有許多細小的的透明隔離點把兩層導電層隔開絕緣。當手指觸摸屏幕時,兩層導電層在觸摸點位置就有了接觸,電阻發生變化,在X和Y兩個方向上產生信號,然后送觸摸屏控制器。 控制器偵測到這一接觸并計算出的位置,再根據模擬鼠標的方式運作。這就是電阻技術觸摸屏的最基本的原理。電阻類觸摸屏的關鍵在于材料科技,常用的透明導電涂層材料有：
A、ITO,氧化銦,弱導電體,特性是當厚度降到1800個埃以下時會突然變得透明,透光率為80%,再薄下去透光率反而下降,到300埃厚度時又上升到80%。ITO是所有電阻技術觸摸屏及電容技術觸摸屏都用到的主要材料,實際上電阻和電容技術觸摸屏的工作面就是ITO涂層。
B、鎳金涂層,五線電阻觸摸屏的外層導電層使用的是延展性好的鎳金涂層材料,外導電層由于頻繁觸摸,使用延展性好的鎳金材料目的是為了延長使用壽命,但是工藝成本較為高昂。鎳金導電層雖然延展性好,但是只能作透明導體,不適合作為電阻觸摸屏的工作面,因?yàn)樗鼘?dǎo)電率高,而且金屬不易做到厚度非常均勻,不宜作電壓分布層,只能作為探層。
四線電阻屏
四線電阻模擬量技術的兩層透明金屬層工作時每層均增加5V恒定電壓:一個豎直方向,一個水平方向。總共需四根電纜。特點:高解析度,高速傳輸反應。表面硬度處理,減少擦傷、刮傷及防化學處理。具有光面及霧面處理。一次校正,穩定性高,永不漂移。
五線電阻屏
五線電阻技術觸摸屏的基層把兩個方向的電壓場通過精密電阻網絡都加在玻璃的導電工作面上,我們可以簡單的理解為兩個方向的電壓場分時工作加在同一工作面上,而外層鎳金導電層只僅僅用來當作純導體,有觸摸后分時檢測內層ITO接觸點X軸和Y軸電壓值的方法測得觸摸點的位置。
五線電阻觸摸屏內層ITO需四條引線,外層只作導體僅僅一條,觸摸屏得引出線共有5條。特點:解析度高,高速傳輸反應。表面硬度高,減少擦傷、刮傷及防化學處理。同點接觸3000萬次尚可使用。導電玻璃為基材的介質。一次校正,穩定性高,永不漂移。五線電阻觸摸屏有高價位和對環境要求高的缺點。
電阻屏的局限
不管是四線電阻觸摸屏還是五線電阻觸摸屏,它們都是一種對外界完全隔離的工作環境,不怕灰塵和水汽,它可以用任何物體來觸摸,可以用來寫字畫畫,比較適合工業控制領域及辦公室內有限人的使用。電阻觸摸屏共同的缺點是因?yàn)閺?fù)合薄膜的外層采用塑膠材料,不知道的人太用力或使用銳器觸摸可能劃傷整個觸摸屏而導致報廢。不過,在限度之內,劃傷只會傷及外導電層,外導電層的劃傷對于五線電阻觸摸屏來說沒有關系,而對四線電阻觸摸屏來說是致命的。
